| 濰坊水泥穩定碎石拌合站 一人就能操作 |
|
| 作者：方建支部 文章來源：機械網 點擊數： 更新時間：2019/12/17 14:54:35 |
水泥穩定碎石拌合站是我廠為適應高等級公路、城市道路、機場、碼頭、運動場等基層材料施工需要，采用國內外先進技術研制生產的專用拌和設備。它可使用生石灰、熟石灰（含水量在10-15%）、土、沙石、粉煤灰、水泥等為原料，生產水泥穩定沙礫、灰土穩定基料、可壓混凝土等基層物料。它生產的基層物料配比準確，拌和均勻，滿足工程施工要求。該設備性能優良、技術先進、結構合理、質量可靠、使用方便、易于維修、生產率高，是施工單位理想的基層物料拌和設備。
水泥穩定碎石攪拌站主要構成系統：
1、配料供給系統：分料斗、調速變頻計量皮帶機、皮帶輸送機。
2、水泥料供給系統：水泥倉（水泥斗）、調速變頻計量螺旋輸送機、螺旋電子稱輸送機。
3、自動供水系統：壓力罐、潛水泵、管道、減壓閥、水流量計、噴水器。
4、攪拌系統：電機減速機、雙臥軸連續式攪拌機。
5、儲料倉裝置系統：雙卸料儲料倉、斜皮帶機、空壓機。
6、電氣系統：操作控制柜、操作室。
7、計量控制系統：采用臺灣主機品牌電子傳感器、變頻調速，手動/全自動兩種形式。
本機配置散裝水泥倉，（包括螺旋輸送機）。如需袋裝水泥料斗，可根據用戶需要另配。
水泥穩定碎石攪拌站用于修筑高等級公路、鐵路、城市道路、機場、港口等工程的基層穩定材料的拌和施工。該設備具有以下特點：
⒈該產品為容積計量、變頻調速配置方式。
⒉主機性能先進，小截面加長型攪拌筒容量大，拌料均勻，生產率高。
⒊骨料配料采用調速皮帶機比例供料、容積計量，配比改變迅速。
⒋粉料配料采用調速大口螺旋輸送機比例供料、容積計量,計量穩定可靠。
⒌控制系統有手動、自動選擇，操作方便，可靠性好。各部件的操作運轉在控制臺上集中控制，整套設備只需配備一名操作工。
⒍調速采用國際先進的變頻調速方式，降能節耗，無級調速。
⒎集料、成品料輸送采用先進的無縫硫化接頭環形膠帶及高質量的皮帶，運行平穩、可靠，不易跑偏。
⒏骨料倉采用積木式組合，靈活機動，適合不同級配的需求。
⒐整機為組合式結構，便于安裝、拆卸、運輸。
水泥穩定碎石拌合站設備參數：
①整機采用模塊化設計，安裝運輸快捷方便；
②配料系統采用電子稱重計量，變頻調速，計量精度高；
③粉料供給系統配有雙除塵系統和穩流裝置，粉料計量更加穩定；
④攪拌器采用雙軸強制式連續攪拌方式和無襯板技術，減少葉片磨損，運行經濟性好；
⑤控制系統先進，自動化程度高，采用電腦集中控制；
⑥攪拌器整機運行可靠，安全性能高。
800型水穩碎石拌合站采用工業微機控制系統，具有對材料適應強、級配種類多、可靠性高、操作簡單、結構緊湊、布局合理、便于安裝、調試、維護等特點。800型水穩碎石拌合站設備適用于任何高級公路、鐵路、機場等底基層的施工。
1、攪拌好的成品料由平皮帶機送到成品料倉,具有結構簡單、維護方便、故障率低，提升高度高等特點。
2、稱重傳感器、變頻調速電機、變頻器、計算機控制系統組成的閉環控制系統，抗干擾能力強，可對各種骨料分別進行連續動態稱量，使骨料出料更為均勻，配比更為精確。
3、強制式攪拌機無襯板技術，減少了葉片磨損、卡料悶車、葉片硬劃傷等故障，永無頻繁更換襯板之煩惱。
4、調速螺旋給料機、稱量螺旋、變頻器、計算機控制系統組成的粉料配送閉環控制系統，實現了粉料流量的實時監測和調節，大大降低了用戶損失，提高了成品料質量。
5、工控機控制方式的上位機，具有強大的管理功能，友好的用戶界面和良好的人機對話功能�？蓛Υ媾浔�、產量等數據，并可輸出打印統計報表。給現場管理、調度、監控提供了強有力的支持。故障自動檢測和報警的功能，提高了整機自動化水平和整機可靠性。全密封、帶空調的控制房，提高了操作人員的舒適度，減輕了操作勞動強度。
水泥穩定碎石拌和站是一種新型的模塊式動態計量穩定土廠拌設備，采用了全電腦動態稱量和無襯板強制式連續攪拌等先進技術、具有稱量準確、級配種類多、可靠性高、攪拌均勻、高效等特點。整機采用模塊式組合結構，布局合理，安裝、移場便捷。主要用于高速公路、城市道路、機場、港口等工程的基層穩定土的連續拌和作業。
1、配料系統由骨料倉、稱量皮帶機、集料皮帶機組成。具有結構緊湊、布局合理、料倉容積大、上料高度低、可靠性高、易操作、便于維護等特點。
2、由流量計和變頻器組合而成的水流量遠程調控系統，在控制臺上輕觸按鈕，就可完成水量的設定和調整，操作人員不必奔走在控制室和主機之間�？刂凭雀�，響應時間短。
3、稱量傳感器、變頻器、工業控制微機組成的閉環控制系統，抗干擾能力強，可對各種骨料分別進行連續動態稱量，使骨料出料更為均勻，配比更為精確。
4、優良的故障自動檢測和報警功能，提高了整機自動化水平和整機可靠性。全密封、帶空調的控制房，提高了操作人員的舒適度，減輕了操作人員勞動強度。
水泥穩定碎石攪拌站,水泥穩定碎石拌合站結構介紹:

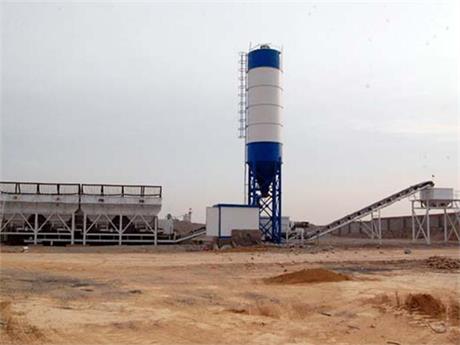

該站主要由砂石骨料配料系統、供水系統、攪拌系統、粉料配料系統、成品料輸送機、成品料儲料倉、氣路系統、電控系統等部件組成。
（一）骨料配料系統: 骨料配料系統由骨料儲料倉、皮帶機組成；積木式料倉全部采用銷軸連接，拆卸方便、安裝快捷、運輸機動靈活；變頻調速皮帶機，能實現無級調速。
（二）攪拌系統：主機采用小截面加長型雙臥軸強制式攪拌機。保證足夠長的凈拌時間，能使混合料攪拌更均勻, 攪拌能力強,生產率高。整個攪拌系統的潤滑采用集中潤滑，以保證軸承和浮動油封始終保持優秀工作狀態。雙臥軸強制式無襯板攪拌機大限度地加大了攪拌葉片和殼體之間的間隙，攪拌機工作時，在該間隙中通常會形成一層不移動的混合料層，此混合料層停留在殼體上起到了襯板的作用，保護著殼體不受磨損，同時也減輕了攪拌葉片的磨損。攪拌機襯板及攪拌葉片都由特殊的材料制成。軸端密封采用先進的德國技術，在確保潤滑油充足的情況下，密封壽命是其他壽命的3倍左右，而且軸端密封與軸承完全分開，泥、砂很難進入軸承，極大的提高了主機的使用壽命；軸端密封更換快捷方便，維修時間是其它密封的1/4。
（三）集料、成品料輸送系統：集料、成品料輸送采用小傾角皮帶機，高質量的膠帶，結構緊湊，運行平穩、可靠，不易跑偏，有效地提高皮帶使用壽命。
（四）粉料配料系統：粉料配料由水泥倉、螺旋電子秤、螺旋輸送機組成。
（五）成品料儲料系統：成品料儲料系統采用氣動雙開門結構，設有防離析裝置，儲料斗容量大，卸料迅速。
（六）電氣控制系統：控制系統有手動、自動選擇，操作方便，可靠性好。各部件的操作運轉在控制臺上集中控制，整套設備只需配備一名操作工主要電器元件均采購于國內知名廠家，充分保證了產品質量。
|
|
|
