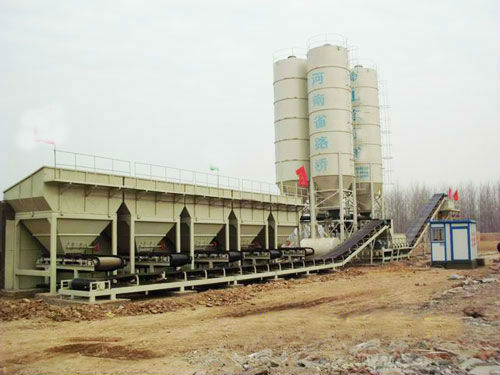

700型穩定土拌和站產品由配料供給系統、水泥料供給系統、供水系統、攪拌系統、電氣系統、計量控制系統等系統構成，具有拌和均勻、配料準確、生產率高，全微機自動控制、性能優良等特點，并且易于維護、適應大流量連續作業，能夠滿足高等級公路、城市道路、機場、碼頭、運動場等基層材料施工需要，是施工單位理想的基層物料攪拌和設備。主要特點：該機采用了國內先進的電腦高速皮帶和電子旋螺秤。電腦皮帶秤通過自身荷重傳感器，變頻調速電機，控制調速皮帶轉速，從而實現單機連續自動定量給料，當需要改變物料配比時操作人員進需按某種物料調整后的計算比重，調整其控制微機上的數字給定值，電腦秤便可以按新的給定值連續自動定量給料或配料，操作簡單，計量精度高≤1%�？刂莆C(jī)具有瞬時給料量和累計給料量自動顯示的功能，為工人操作和工廠化的生產管理提供了可靠的依據，同事也帶來了極大的方便。供水系統的加水采用人工調節回水閥門的方法。調整成品含水量，它具有調節范圍寬，結構簡單，安裝方便的特點。根據用戶需要可以有6個骨料斗、4種粉料倉、破拱裝置、袋裝水泥提升機、水泥斗等配置，結構形式有“ 一 ”字和“ L” 字形結構等可供選擇組合。也可根據用戶需求生產不同型號的機械設備，歡迎廣大需求者前來參觀考察和指導！
700型穩定土拌和站是由配料系統,物料輸送系統,攪拌系統,供水系統,水泥輸送系統,氣路系統,儲料倉,電氣系統和操作室構成。實現了連續生產和靈活多變的集中控制。WDB系列穩定土拌和站是我公司為適用公路，城市道路，機場，運動場及水利工程等基層材料施工需要，自行研制生產的專用拌和設備。它可使用生石灰，熟石灰，土，砂石，水泥等原料，生產水泥穩定沙礫，灰土穩定基料，可壓混凝土等基層物料。它生產的基層物料具有配比準確，拌和均勻，可滿足不同工程施工要求。該設備性能優良，技術先進，結構合理，工作可靠，使用方便，易于維修，生產率高，是施工單位理想的基層物料拌和設備�，F(xiàn)將主要部分特點分別介紹：
一.攪拌機
1.攪拌機攪拌機內凈長度3米30，攪拌葉片56片外加4片推料葉片可保證成品料的均勻、出料通暢、避免離析現象的產生。
2.驅動電機采用55kw、75kw、110kw等電機，保證動力強勁。
3.攪拌葉片材料是高鉻鑄鐵，耐磨，使用壽命長。攪拌軸使用圓鋼加工而成，抗變形能力強，卡料時不宜扭曲，斷裂。
二.骨料配料系統
1.骨料倉采用單倉組合形式，用戶可以根據骨料的種類以及配比選擇使用幾個料倉。
2.骨料倉分上下兩部分，中間采用螺絲連接，拆裝方便，骨料倉上部裝用格篩，并配有震動器，格篩與水平面成35度角，這樣以便過濾掉大塊料能滑落下來，防止落入倉內滑傷皮帶或進入攪拌機內損傷葉片。
3.骨料配料計量裝置在骨料倉下部，操作直觀維修方便，采用微機控制變頻調速以全自動控制。
4.皮帶稱采用裙邊環形皮帶，有承載量大，防跑偏等效果。
三、粉料供給計量系統
1.水泥倉配置多樣，根據用戶的需要可配備不同規格的水泥倉，還可以單倉、雙倉及可多倉組合。根據施工地點的不確定性，在沒有散裝水泥的地方，可根據用戶要求配備，袋裝水泥提升系統——斗式提升機。
2.水泥落料口加大，能有效解決水泥起拱板結的造成的計量不準確的難題。
3.粉料由鋼性閘板閥流出經過螺旋輸送機變頻輸送，由計量電子秤計量后輸送到攪拌機。水泥落料連續、穩定、計量電子秤采用懸掛式結構，受外界條件的影響比較小。
4.螺旋輸送機轉速由電腦控制，通過變頻器調節，在調試好各項參數后可實現全自動控制。
四、供水系統
1.水箱容量為6平方，閥門控制，操作方便，也可根據用戶需求另外加裝變頻器，這樣就能在操作室內控制水分流量，更為方便、快捷。
五、骨料、成品料輸送系統
驅動裝置采用擺線針輪減速機電動機鏈條傳動滾筒，故障率低，維修方便。
六、成品倉
1.料倉容積8立方，卸料高度3.4米。運料通道4米，可滿足各種車輛使用。
2.料門用電磁閥控制，配有四個汽缸，分別在每個料門的兩端，這樣料門開啟更為靈活。
3.料倉一側配有震動器，以防止倉壁粘料，影響下料。
七、操作室
采用保溫復合板，面積6m2，結構堅固，密封良好，隔音、 隔熱、 防潮、 防塵，視野開闊，便于觀察全套設備的運行情況。配備冷暖空調，保持機房?jī)?nèi)溫度恒定。
八、操作系統：
具有自動和手動控制功能，兩種功能可以互相切換�？刂葡到y(tǒng)主要有監控電腦操作電盤變頻器傳感器以及信號放大器，控制系統說明：（1）自動控制系統使用電腦控制技術，電腦開機后自動進入控制程序，采用中文界面，操作簡單，維護方便，易學易懂。各種物料比例可以任意調整，以適應各種不同的物料配比。控制程序運行時能顯示各計量秤參數的設定值和實際值，當缺料時能發出報警信號。（2）操作電盤按照工藝順序合理布置，易于操作，各種電器元件均采用優質產品，以保證電路系統的穩定運行，電路系統具備過載保護過熱保護欠壓保護等功能。
700型穩定土拌和站設備是一種新型的碎石級配拌和設備，集中了集料，計量、輸送、攪拌、提升、儲存等多種工作。
700型穩定土拌和站設備主要由骨料給料系統、給水系統、攪拌系統、卸料系統與電控系統等五大部分組成。
該設備結構緊湊，計量準確、攪拌均勻，整體機動性能好。
攪拌機采用雙臥軸強制式攪拌機，效率高，噪音低，拌和均勻，葉片由特殊耐磨材料鑄造而成，使用壽命長。攪拌軸上的攪拌臂按特殊的規律分布，使攪拌機內的物料在強力翻轉的同時，還朝前運動，以達到連續生產的目的。為了清理、保養方便，我們?cè)跀嚢铏C(jī)底部設有排料口。
該設備采用集中電氣控制系統，亦稱配料控制系統，通過電磁調速電機精確控制骨料的均勻恒定供給。本控制系統能夠設定總產量和各種物料的配合比，比例系數等。配比準確，運行可靠，操作簡單,可手動和自動控制。具有異常狀態自動報警、緊急停車功能。電氣元件選用優質名牌產品，性能安全可靠。
歡迎來電索取客戶名單，就近到現場考察！
700型穩定土拌和站產品由配料系統、物料輸送系統、攪拌系統、水泥輸送系統、氣路系統、儲料倉、電氣系統和操作室等部件所組成。主要用于公路、鐵路、城市道路、機場、運動場，水利等基層材料施工需要。具有很好的發展前景。
穩定土拌和站構造特點：
1、攪拌有效長度大，雙電機驅動，動力強勁效率高，大容量，低充盈率，攪拌葉片加長加密拌和物料更均勻，避免離析的發生，較其他同規格產品，生產量均超過額定值50t以上（以其他廠家大部分產品為例，其產量多低于額定值)，外置軸承座，穩定性、密封性極佳，極大的降低了保養工作量，且產品壽命成倍增加。
2、采用先進的電腦變頻電控技術，知名品牌變頻器，微機自動化控制，可靠穩定的計量系統，工作壽命長，使用可靠；具有手動、自動兩種控制功能且可互相切換。皮帶秤配料精度高，計量范圍寬，計量平穩。
3、氣動控制系統采用大直徑重型氣缸可靠性強，確保長期運行。
4、采用大功率雙臥軸無襯板攪拌機生產能力大，效率高，維修方便。
5、整體結構集中布置，占地面積小�？刹疬w式結構，能迅速地分塊、轉場、組裝運輸、安裝等特點。
濰坊通用機械700型穩定土拌和站參數性能特點:
1、積木式模塊化設計：安裝及轉移場地方便、快速，并可根據用戶需要進行不同組合和特殊配置。主要供貨模式有：骨料供料斗有四斗、五斗、六斗三種組合可供選配。粉料倉有單粉料倉和雙粉料倉兩種組合可供選配。卸料方式有：8、10方卸料倉。特殊裝置有：破拱裝置。(選配件)
2、主框架采用矩形管設計。結構合理，外形壯觀、氣派。
3、攪拌性能優越：采用雙臥軸強制式攪拌主機，高強度、大容量、無磨損。高鉻耐磨合金刀片，多刀片攪拌,迅速，能獲得優秀的攪拌質量。
4、骨料稱重為托輥稱重,計量穩定、波動小、精度高。
5、粉料稱重為螺旋秤結構。粉料一級計量采用特制的螺旋給料機，可提供非常均勻的料流,確保反饋控制所需的線性給料關系。
6、在線反饋控制：一級容積計量采用變頻調速控制，二級稱重計量采用皮帶秤或螺旋秤。稱重信號傳輸?shù)椒Q重儀表直接控制變頻器調節給料量。實現全自動在線反饋控制,可提供卓越的計量精度。
7、稱重儀表控制：采用稱重儀表工業控制器控制，可手動和自動程序操作，操作簡便，工作可靠。配料比例設定，調整精確、方便，整機配有安全報警緊急停車系統。
700型穩定土拌和站用無襯板、模塊式設計，具有拌合均勻，性能可靠，搬遷方便等優點。廣泛應用于公路、機場、碼頭、市政道路等工程項目的基層、底基層的施工。
700型穩定土拌和站性能特點：
1、整機為模塊化結構，多種組合形式，運輸安裝方便、快捷。
2、大容量雙臥軸強制式無襯板攪拌機，攪拌效率高，使拌和更均勻、可靠性更高，攪拌鍋體底部和側部都有排堵孔，維修保養更方便。
3、采用高精度變頻調速器，電腦自動配料系統，確保物料連續計量精度。物料計量采用電子皮帶秤計量，水泥采用螺旋稱或減量稱計量，水采用變頻調速計量，結構簡單，工作穩定可靠，調整維修方便。
4、集料皮帶機、上料皮帶機可為用戶特制成可折疊式結構，運輸安裝方便，輸送帶為環形帶，并具有獨特的防跑偏功能。
|
